Подконструкция KMD VF для алюминиевых композитных панелей (АКП)

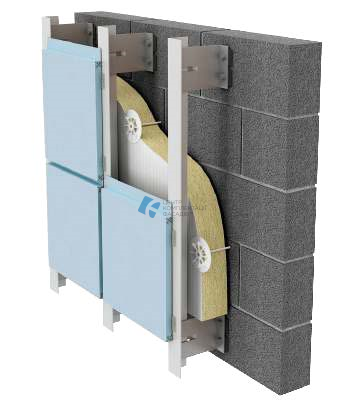

Кассетный фасад представляет собой навесной вентилируемый фасад, в качестве облицовки в котором применены кассеты.  Для крепления кассетного навесного вентилируемого фасада из алюминиевых композитных панелей (АКП) — применяется специальная алюминиевая подконструкция (подсистема).

АЛЮМИНИЕВЫЕ КОМПОЗИТНЫЕ ПАНЕЛИ — это многослойный материал, состоящий из двух алюминиевых листов, между которыми проложен синтетический материал. Композит отличается высоким уровнем прочности и небольшим весом. Листы имеют хорошую гибкость, недоступную другим облицовочным материалам. Это дает возможность облицовывать даже очень сложные рельефы здания. Отличительной чертой АКП является обрабатываемость. Композитные листы можно фрезеровать, резать, рубить, клеить, гнуть, сверлить, наносить самоклеящиеся пленки. Как правило, АКП монтируют в виде «кассет», которые собирают из листов после фрезеровки и гибки. Кассета придает АКП жесткость и законченный вид.

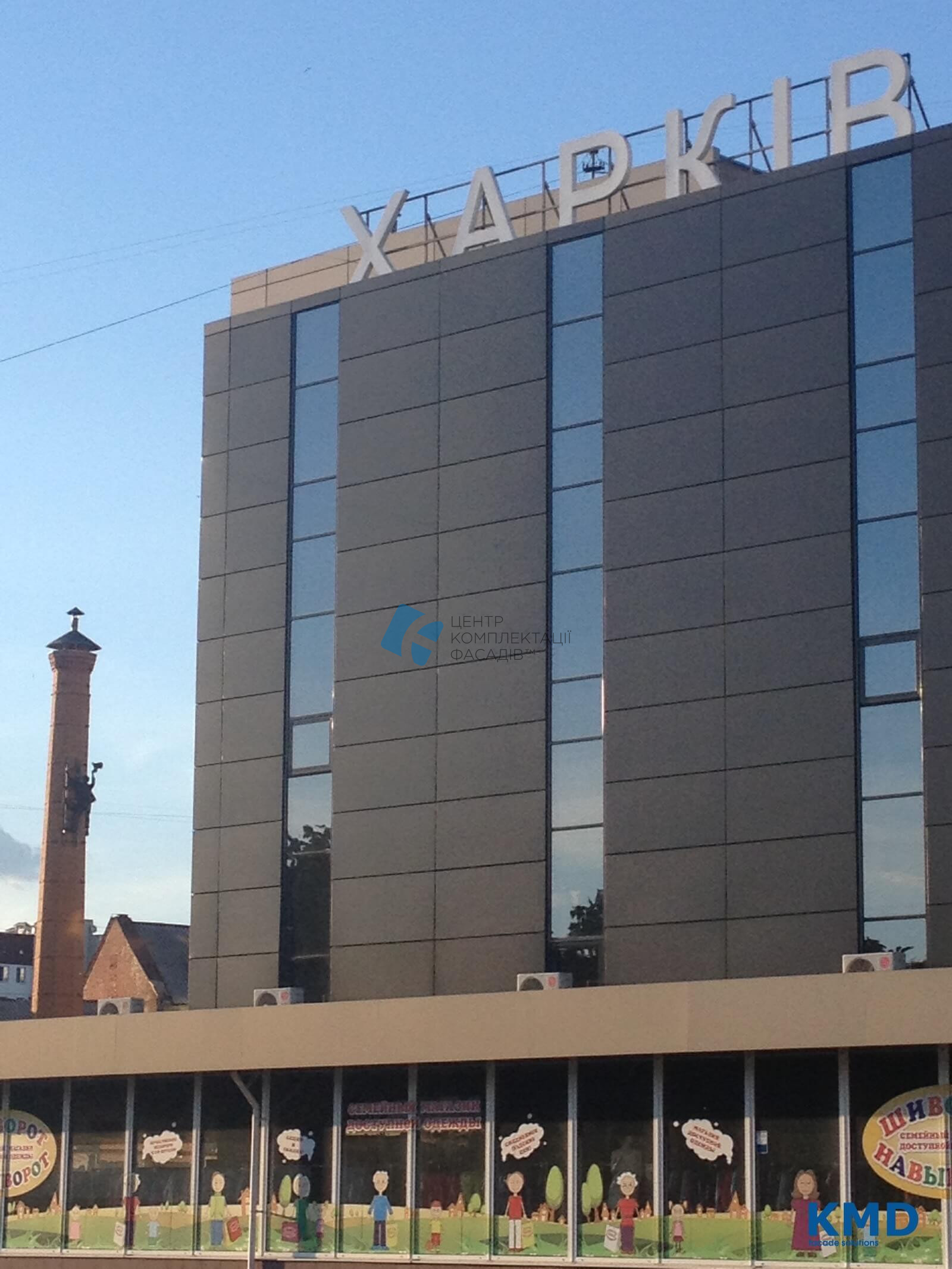

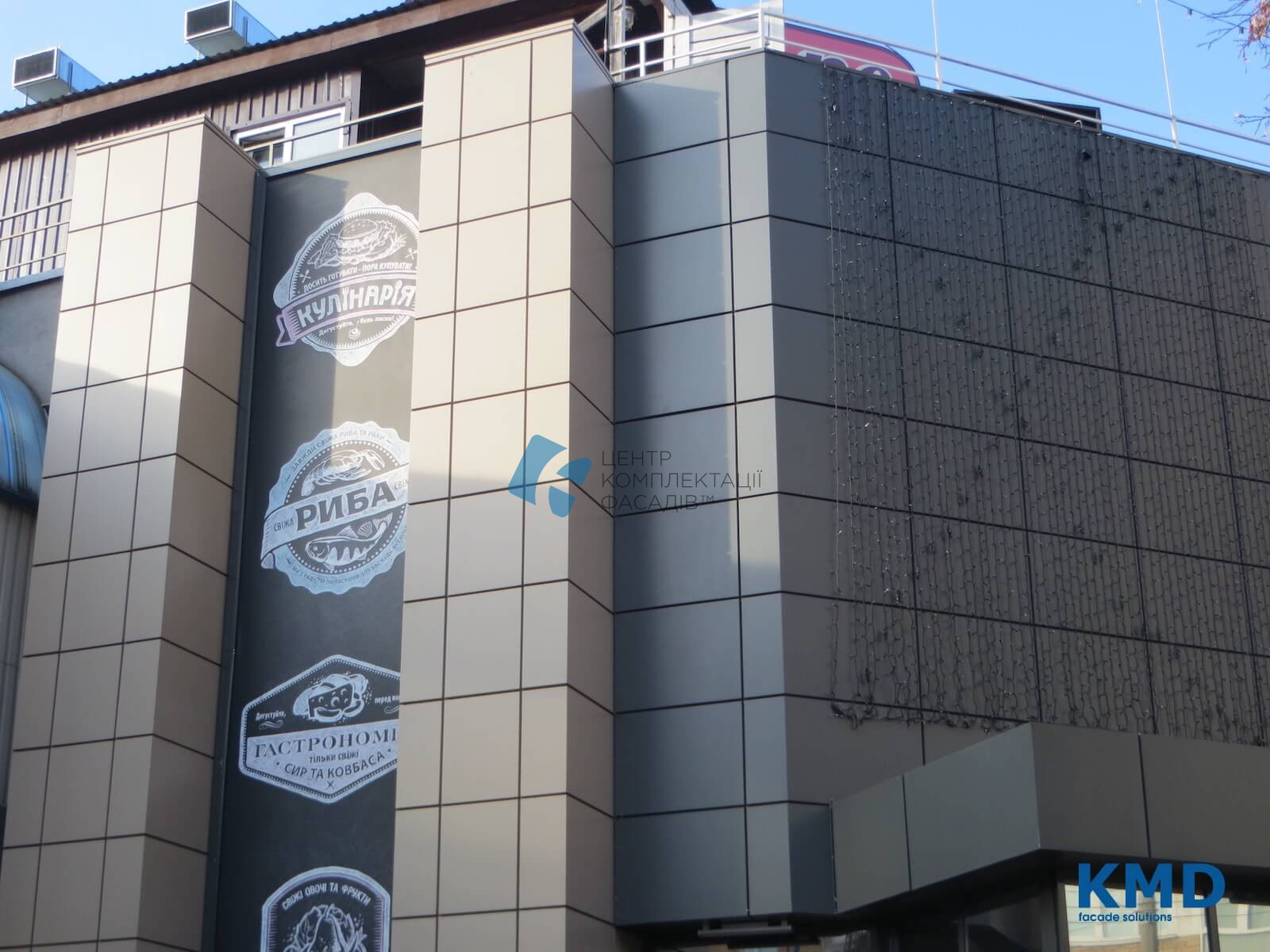

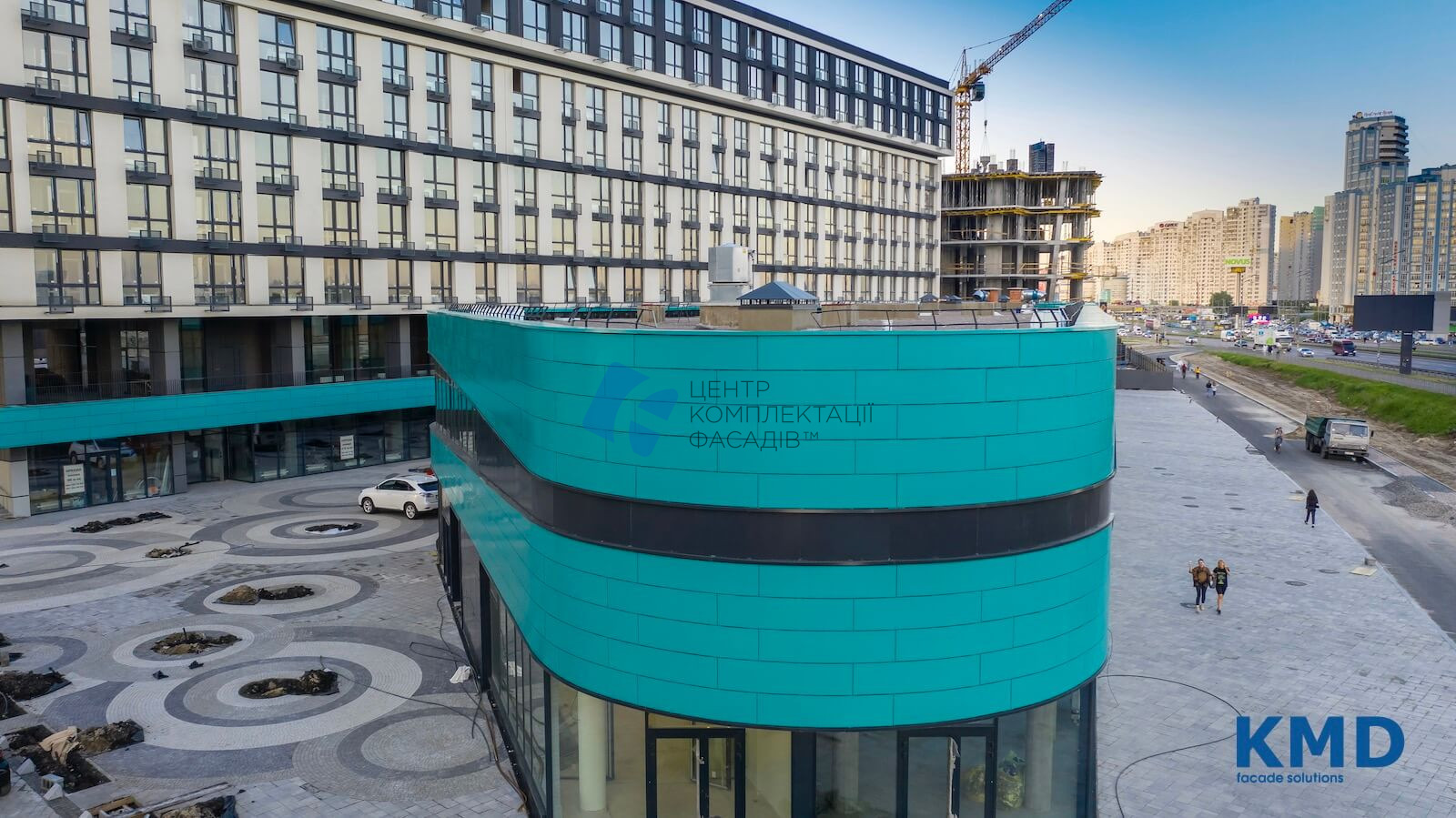

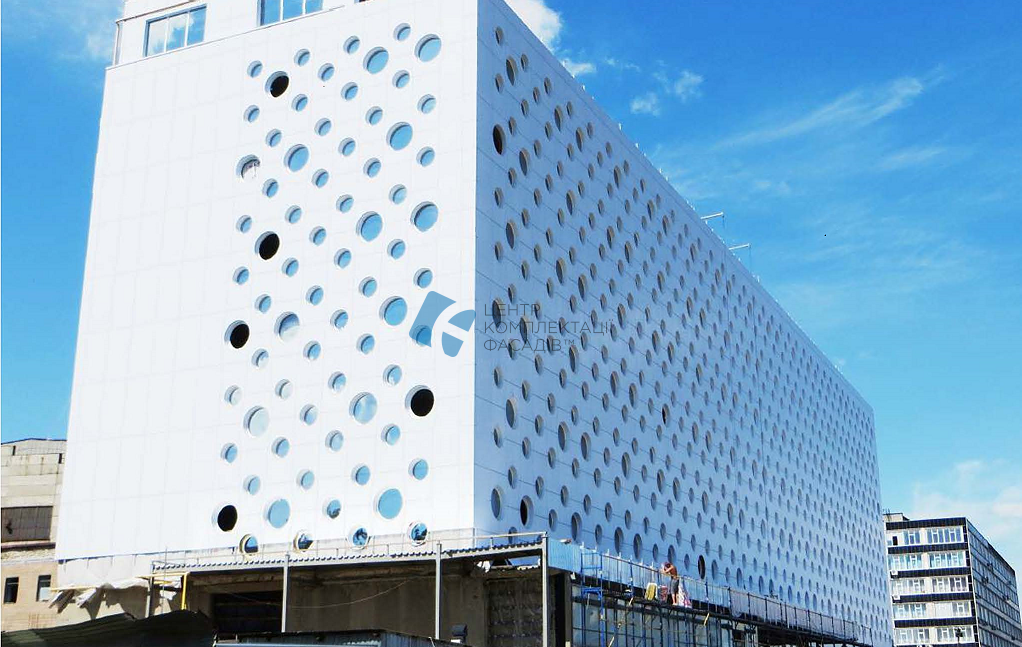

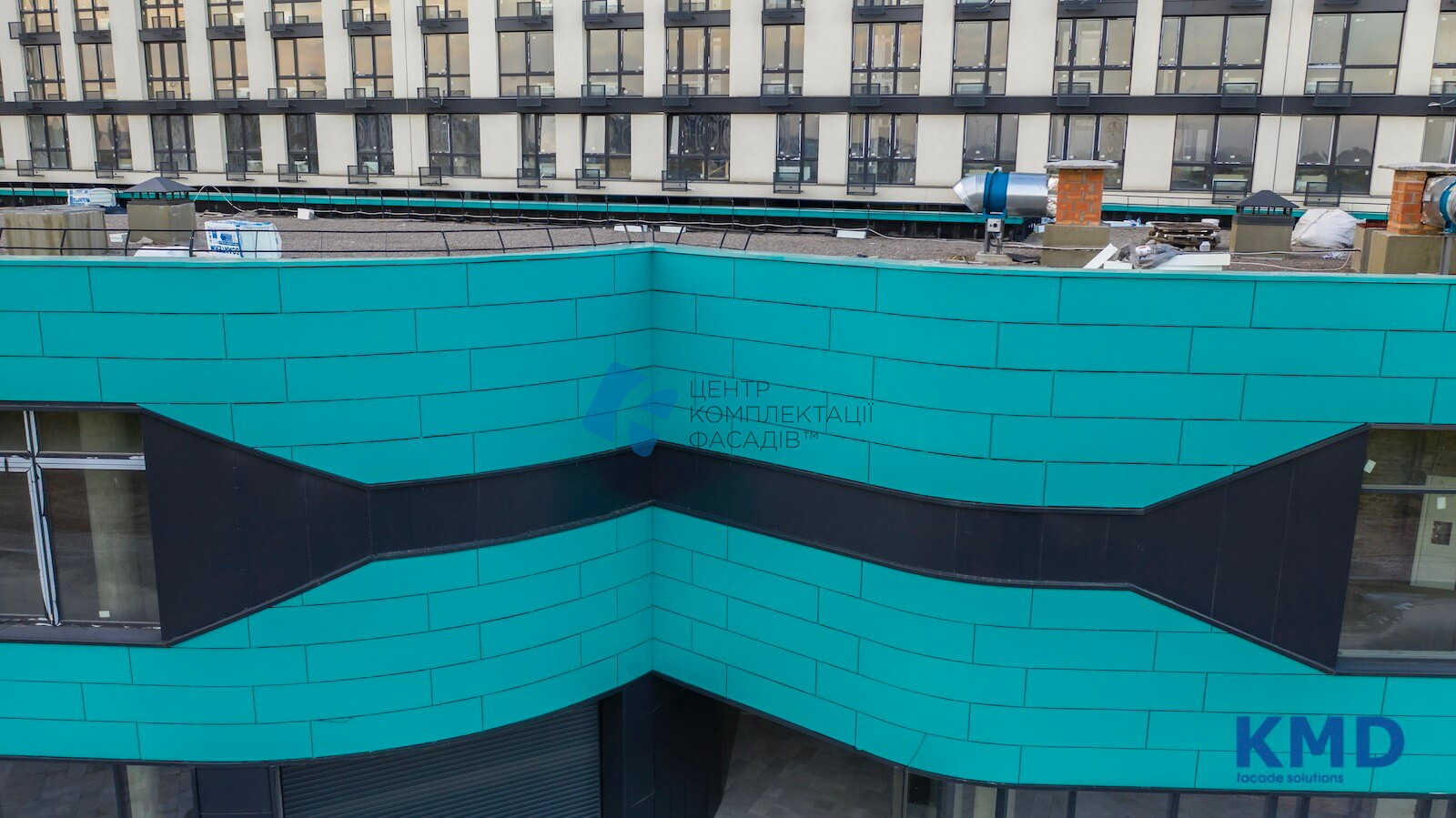

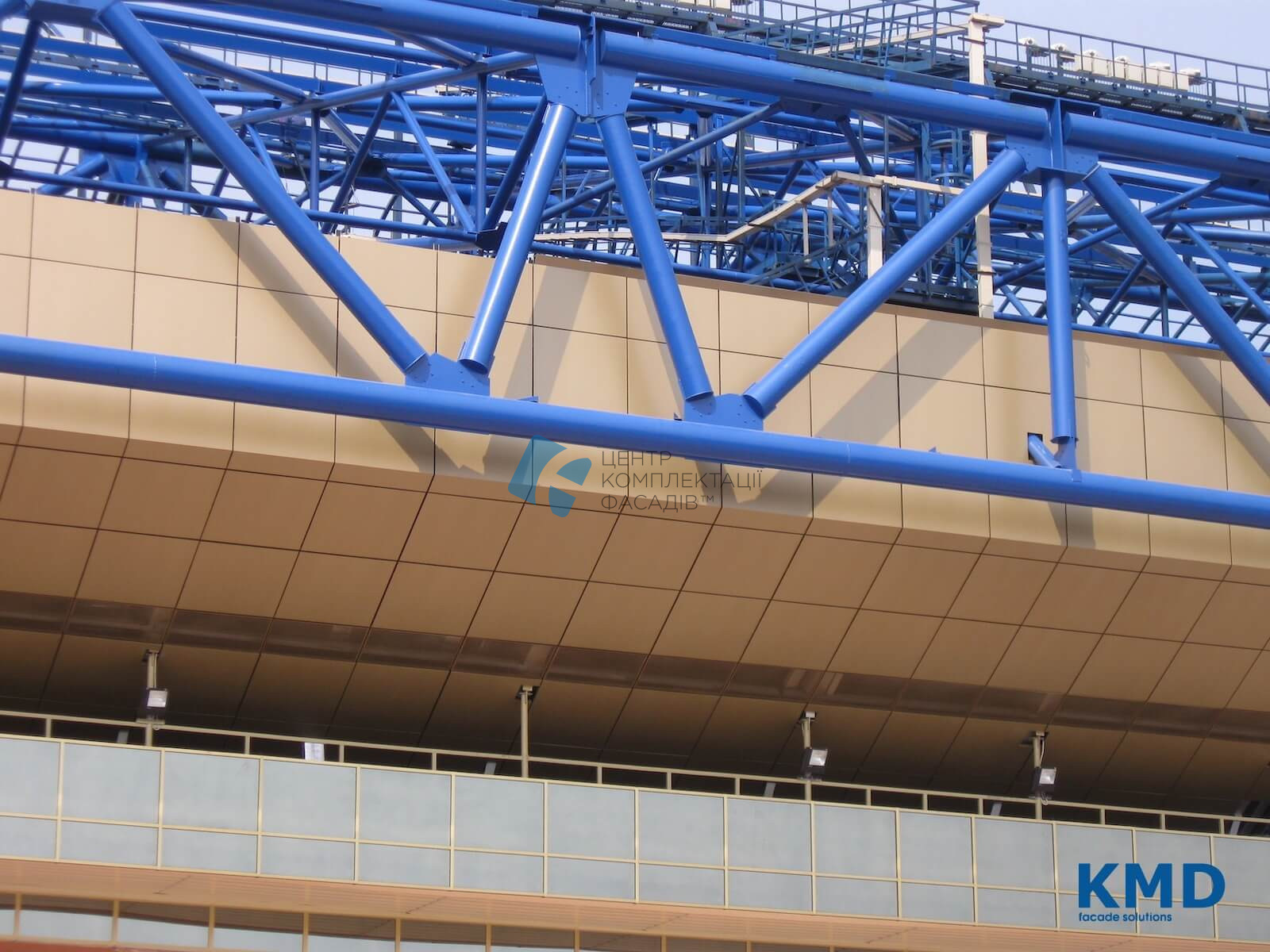

Производимая нами система крепления для АКП, очень популярна и нашла широкое применение. Она успешно эксплуатируется на десятках зданий, таких как торговые, развлекательные, офисные центры, рестораны, стадион Металлист, новый терминал харьковского аэропорта и других значимых объектах.

Преимущества АКП

• Возможность изготовления элементов сложной формы
• Легкость в обработке, малый вес
• Устойчивость к коррозии и влажности
• Яркие и насыщенные цвета
• Крупный формат листа

Компания Центр Комплектации Фасадов производит и предлагает ТРИ системы крепления кассетного фасада. Все системы производятся серийно, имеют разработанные конструкторским отделом Альбомы технических решений и сертификат соответствия.

Принципиальное различие — в методе крепления кассеты.

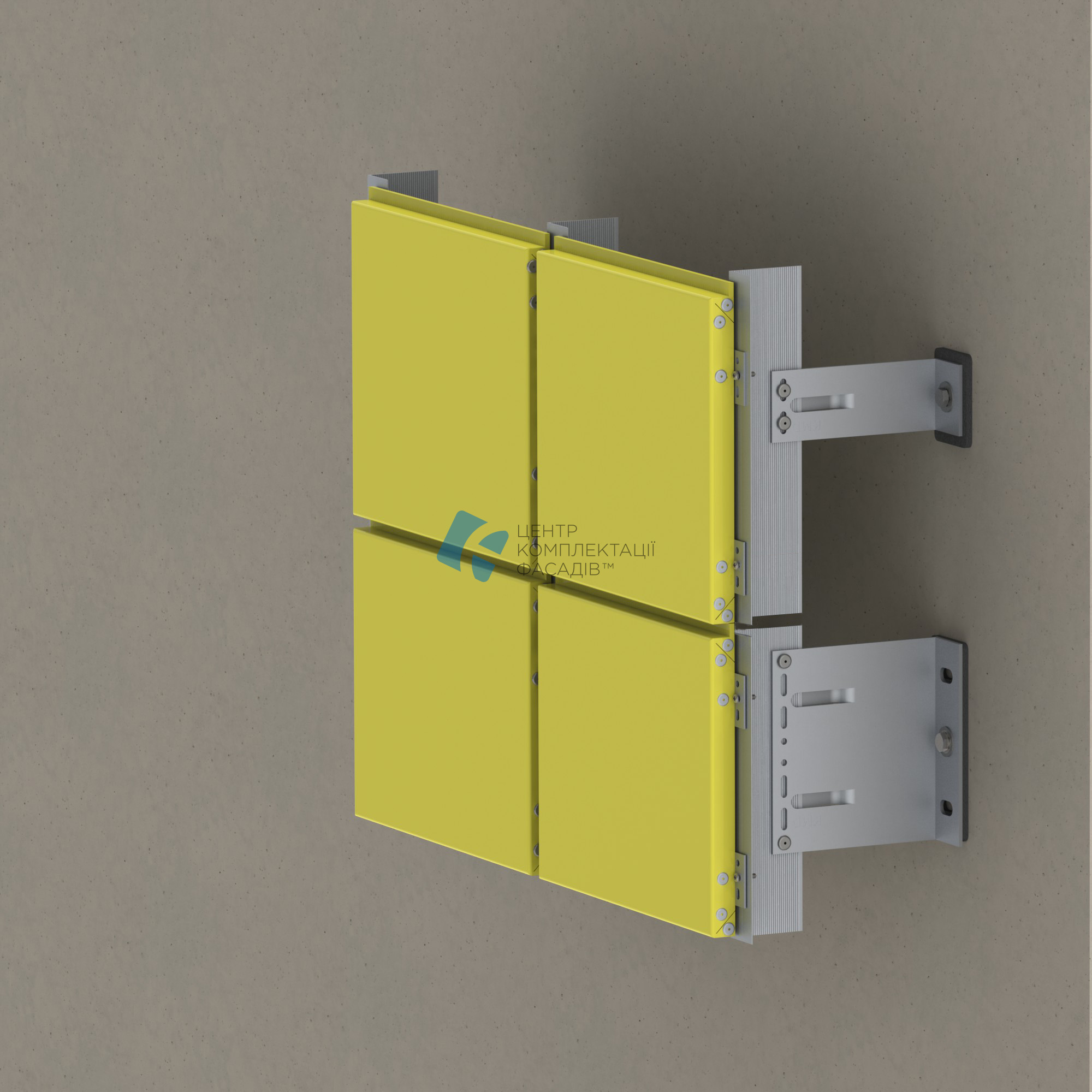

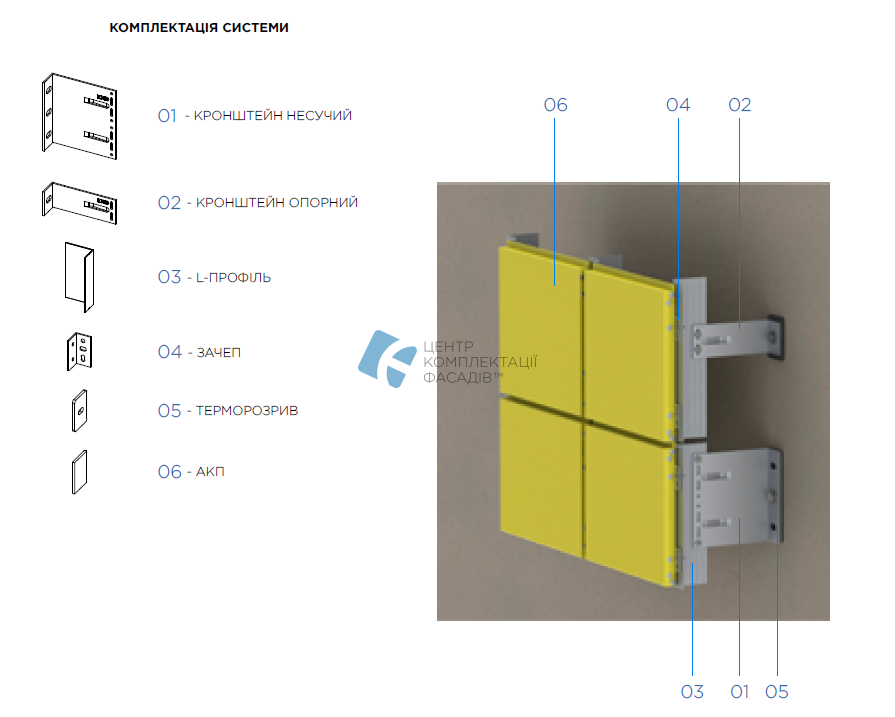

1. Система крепления на зацепах.

Наиболее распространена в следствии своей простоты и надежности. В качестве направляющих профилей используется L-образный или Т-образный алюминиевый профиль. Профиль монтируется на несущие кронштейны при помощи вырывных заклепок или саморезов.

Кассета закрепляется при помощи специального крепежного уголка. Использование готовых крепежных уголков, производимых нашим производством не только компенсирует возможные термические расширения кассет, возникающие при суточном перепаде температур за счет наличия подвижных регулируемых отверстий, но и увеличивает скорость выполнения работ, есть возможность демонтажа любой кассеты на готовом фасаде без затрагивания соседних кассет. Посмотреть Комплектацию Системы

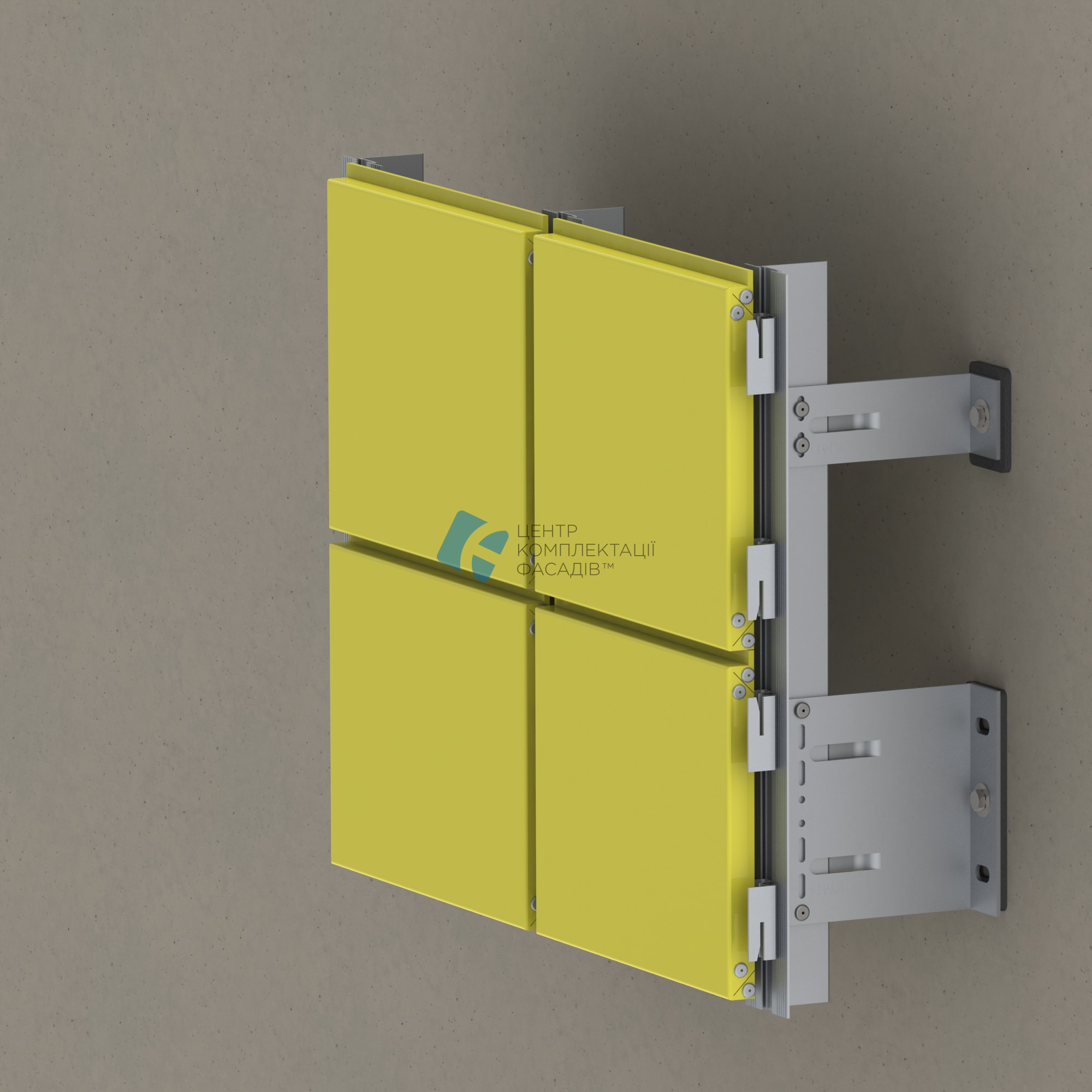

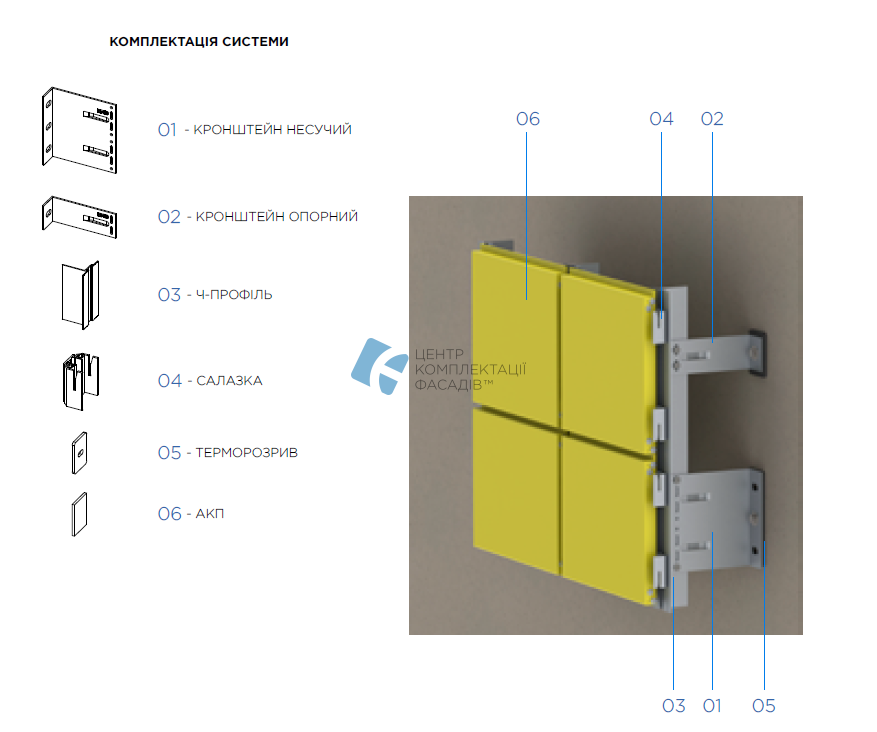

2. Система крепления на салазках.

В этом случае, в качестве направляющего профиля применяют алюминиевый профиль- направляющую для салазки. Салазка представляет собой деталь, которая скользит в пазах направляющего профиля.

Салазка для композита имеет фрезерованные пазы для установки кассеты. Хорошая салазка также должна иметь уплотнители из резины, препятствующие дребезжанию кассеты на фасаде. Для навески кассеты из композитного материала в нее вставляют зацеп, изготовленный из алюминиевой трубки. Кассета насаживается на салазки зацепами, салазки раздвигаются и фиксируются.

Салазочная подсистема позволяет при правильном монтаже добиться большей подвижности кассет на фасаде. Посмотреть Комплектацию Системы

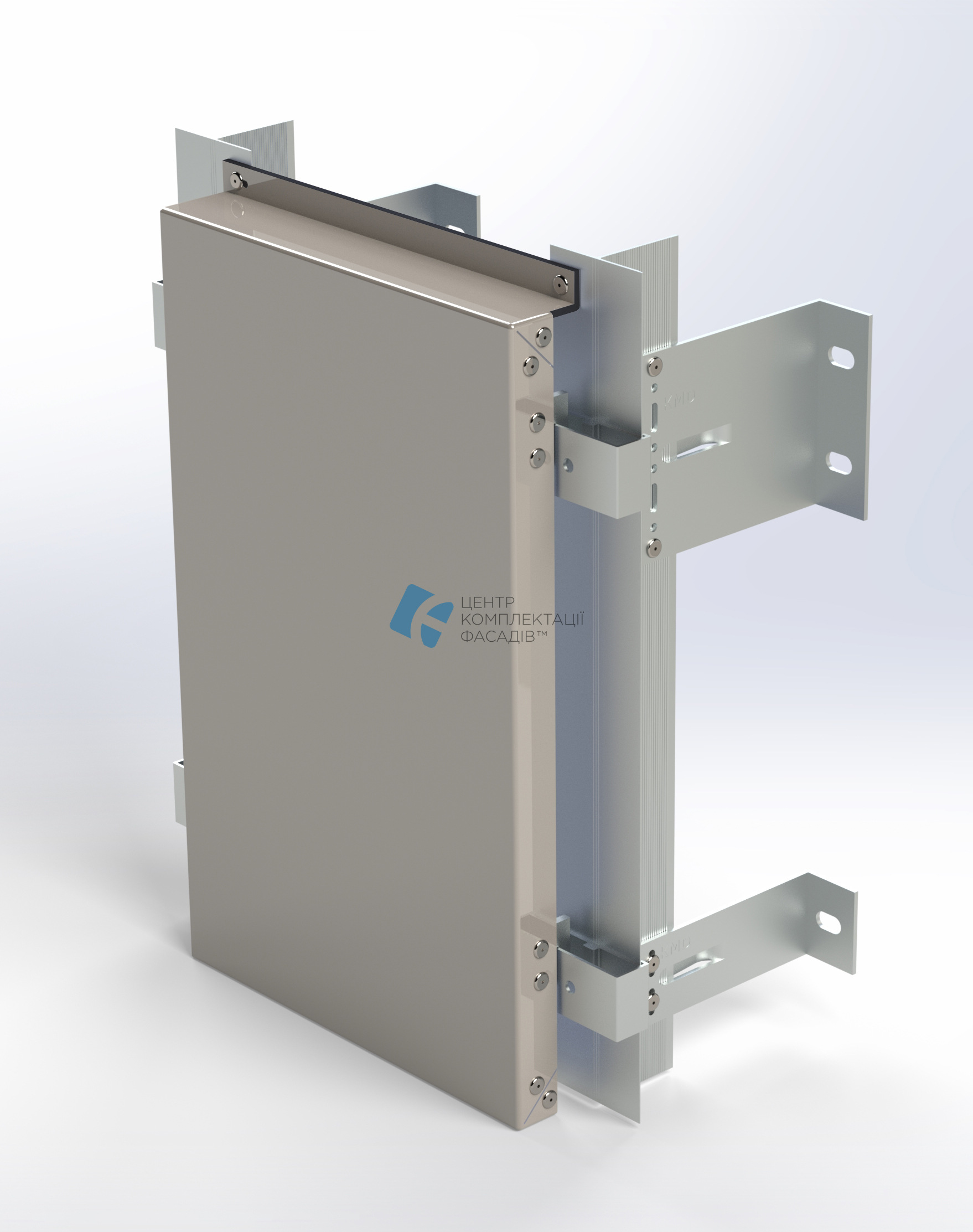

3. Система крепления кассет на икли. Новинка!

По просьбе фасадчиков разработана и уже на складе альтернативная система крепления кассет (из АКП и листовых металлов). Позволяет реализовать шов между кассетами от 5мм, надежно фиксировать кассеты без мелких уплотнителей, и использовать стандартные направляющие тавры (2,2мм или 1,7мм в зависимости от нагрузок).


Центр Комплектации Фасадов предлагает системы крепления навесного фасада «KMD  VF» собственного производства.

При производстве навесного вентилируемого фасада большую роль играет правильный расчет расхода комплектующих. Основные комплектующие — кронштейны, профиля, анкера, салазки, направляющие и зацепы.  Каждый фасад индивидуальный, и расход комплектующих зависит от целого ряда параметров.

Поэтому мы предлагаем Вам связаться с нами чтобы рассчитать максимально точную цену именно Вашего фасада.

Что касается стоимости материалов для навесного вентилируемого фасада, как и стоимости самого фасада из композита — собственное производство подсистем позволяет гарантировать лучшую цену на рынке с наилучшим качеством (см. преимущества).
