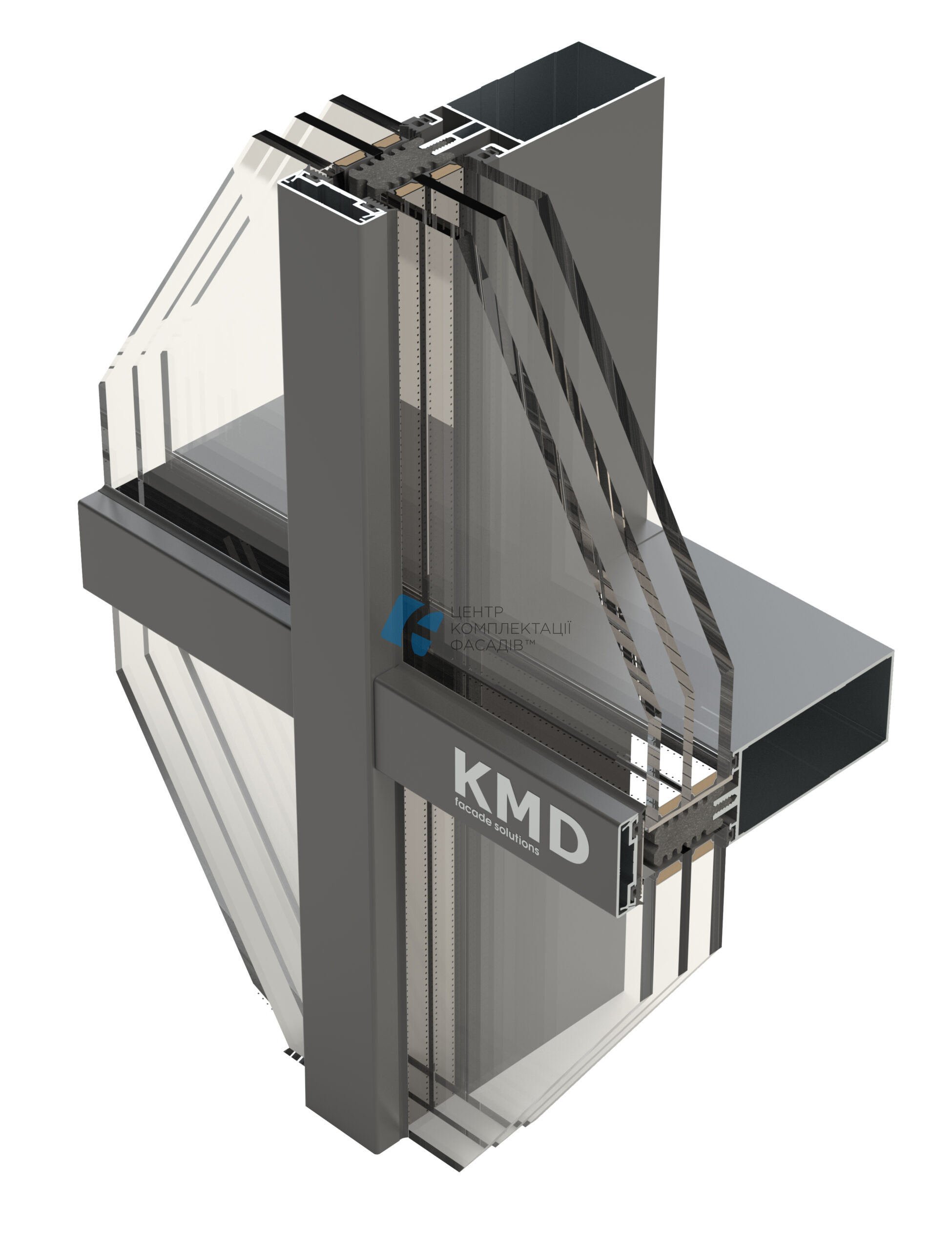

Стоечно-ригельная система светопрозрачного фасада KMD F50М

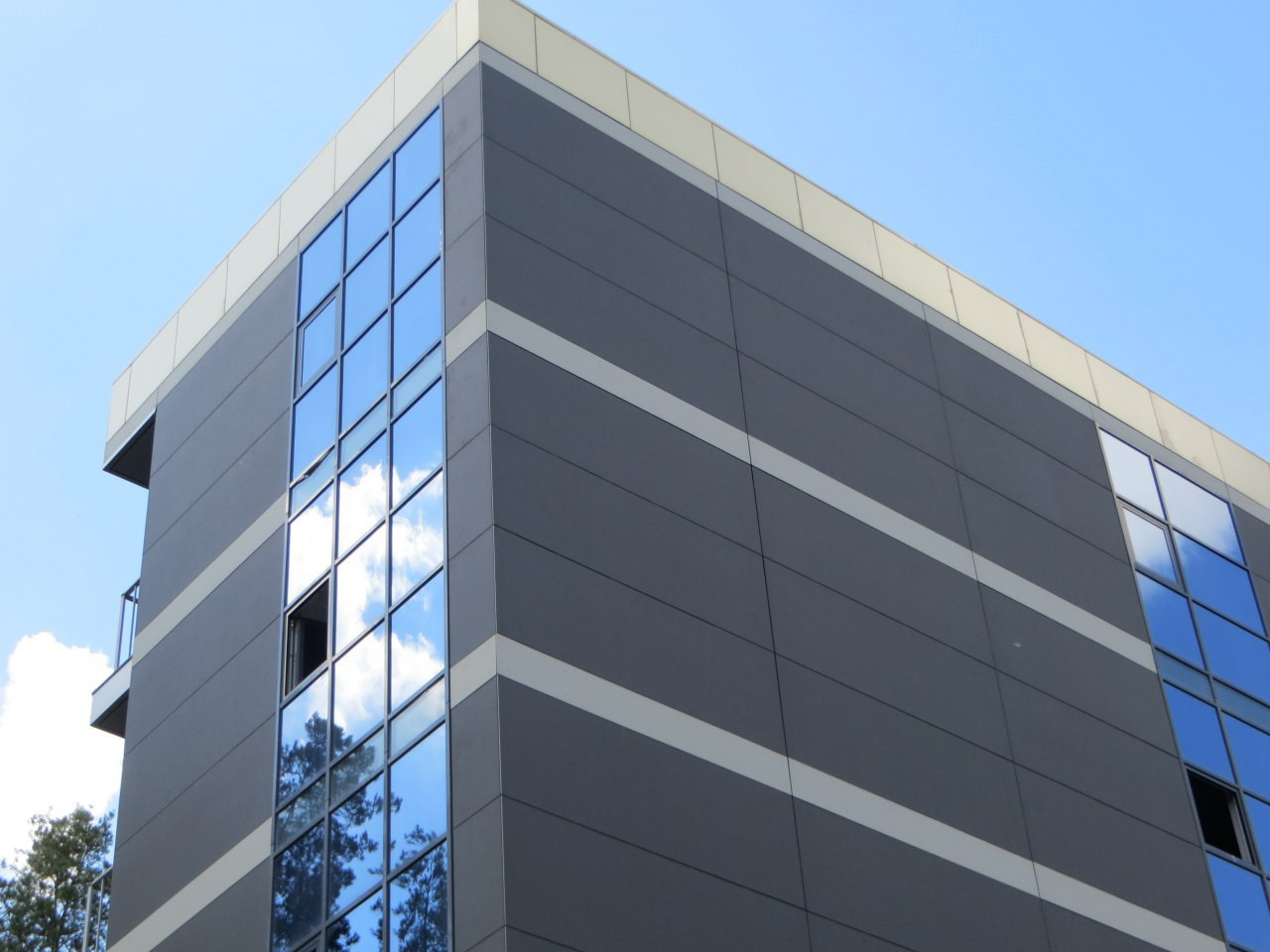

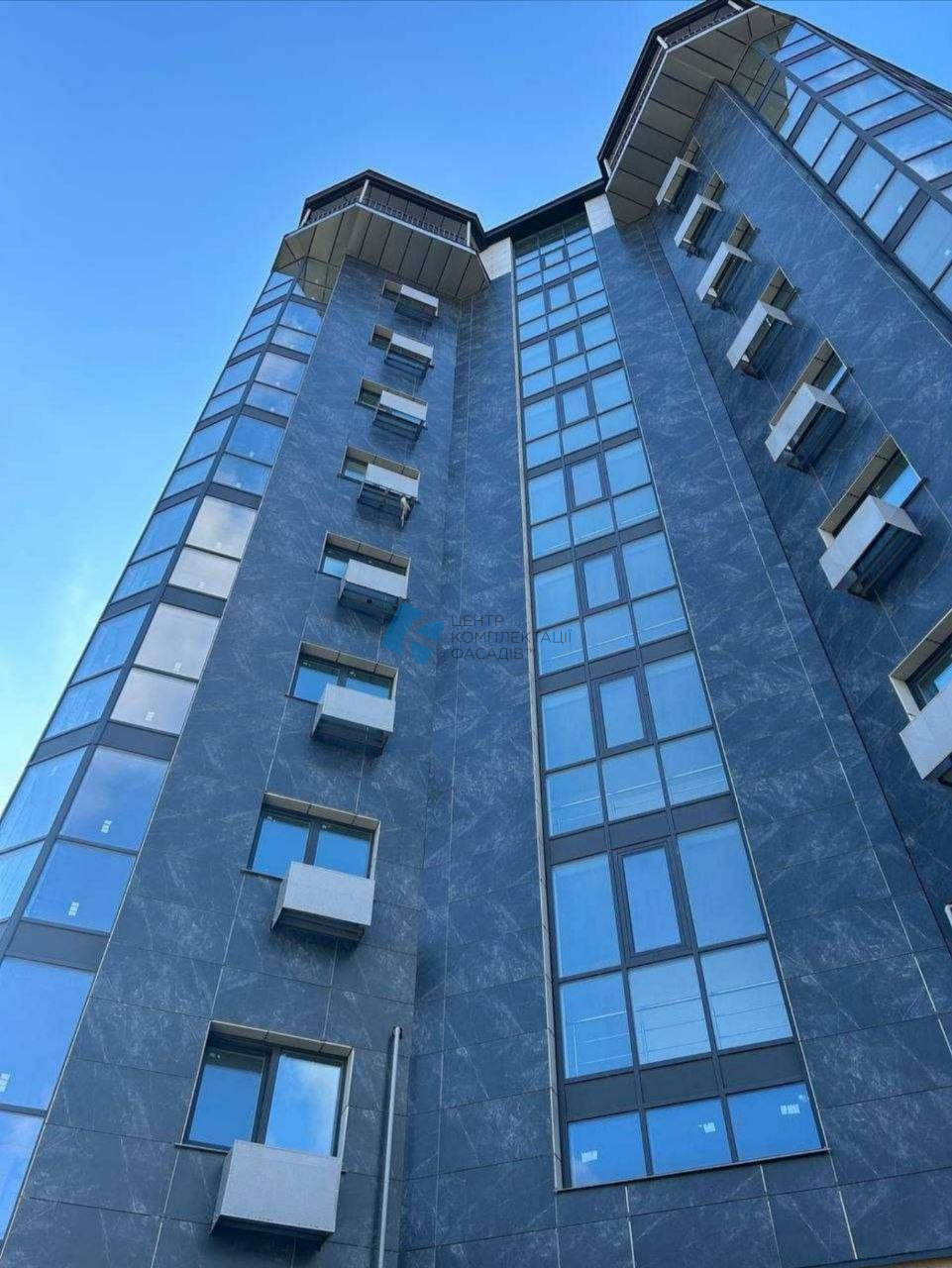

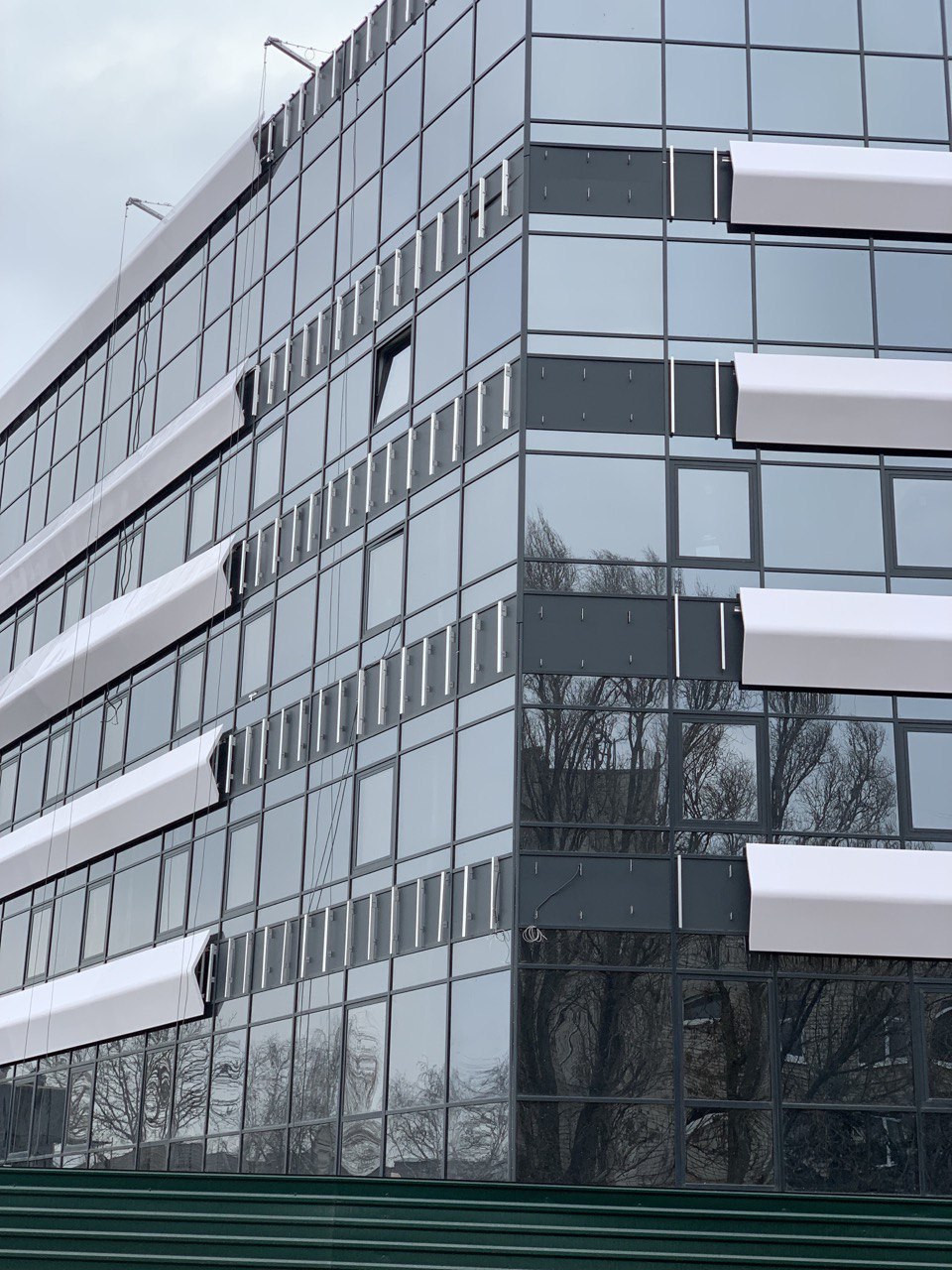

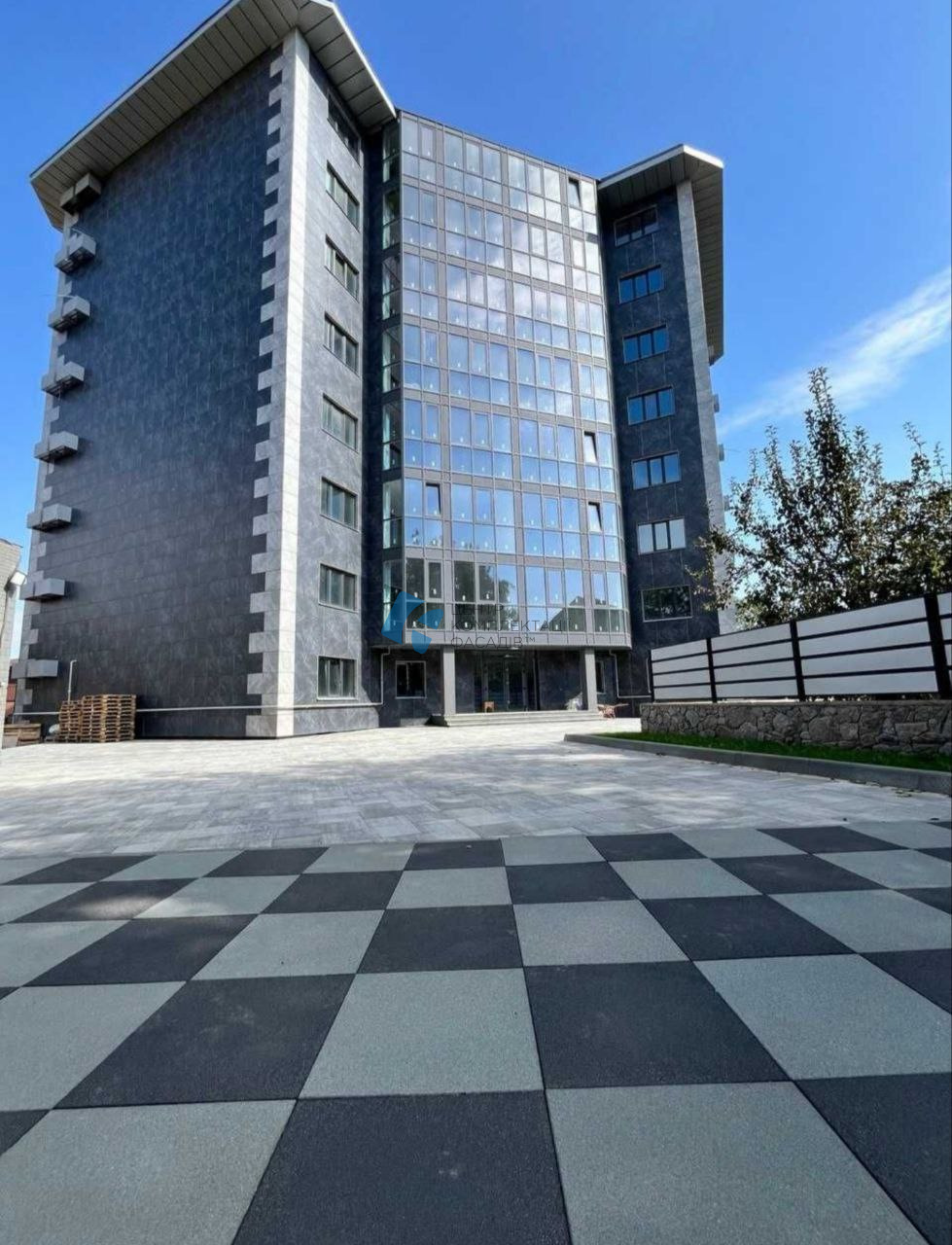

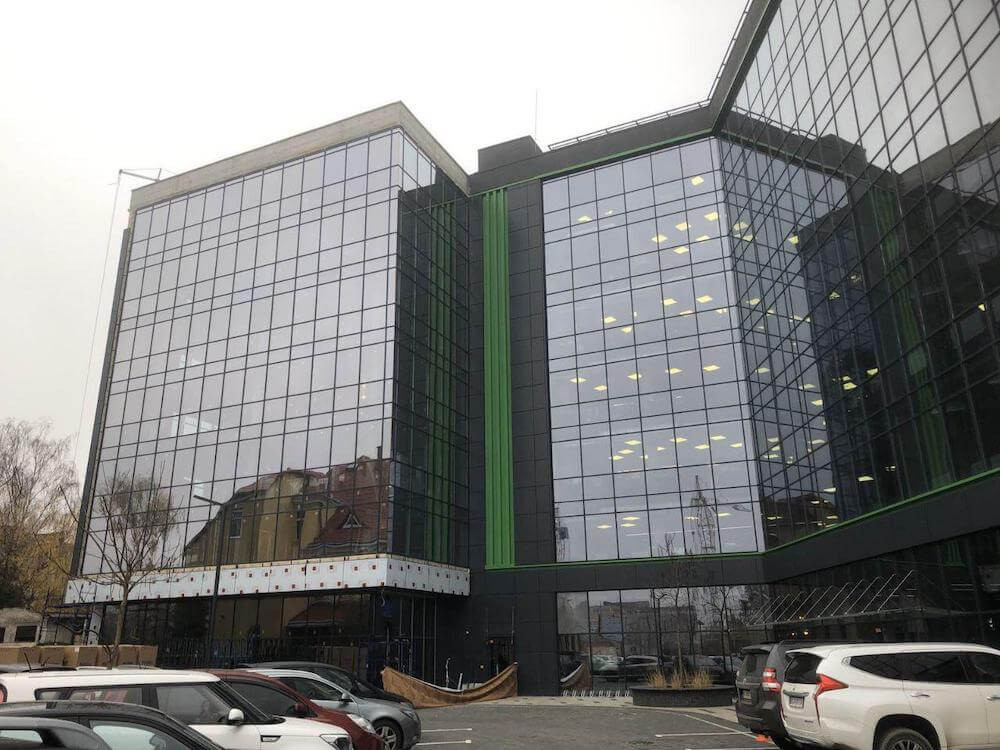

Фасадное остекление — это красиво, технологично, современно. В сочетании с навесным вентилируемым фасадом, светопрозрачный фасад является самым популярным и эффективным способом выполнения фасада коммерческого здания.

Центр Комплектации Фасадов производит собственную систему фасадного остекления KMD F50М.

— Система предназначена для строительства и выполнения плоских и радиальных, стеклянных ограждающих конструкций навесного или вмонтированного типа и других конструкций. Размерная линейка профилей позволяет выбрать стоечные и ригельные профили для широкого диапазона нагрузок.

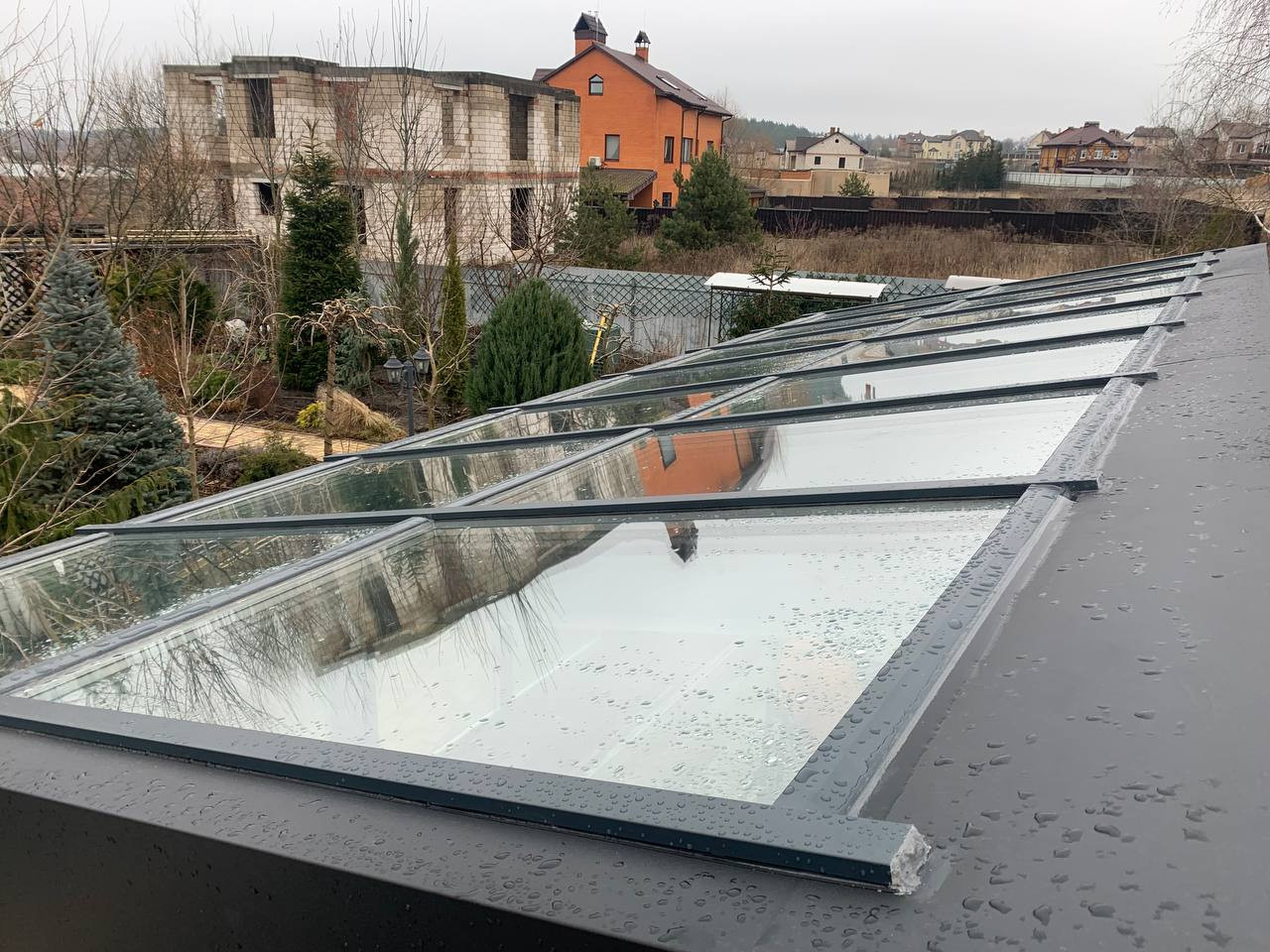

— Многообразие профилей системы позволяет реализовывать конструкции зимних садов и галерей со стеклянной крышей. Соединение несущих профилей (стойки и ригеля) осуществляется, как правило, внакладку, путем наложения ригеля на стойку. Также возможно соединение стойки и ригеля встык.
— Система позволяет реализовывать как последовательный так и параллельный монтаж профилей.
— Необходимые несущие элементы конструкций выбираются в зависимости от особенностей проектируемого объекта и величины нагрузок. При действии значительных нагрузок используются специальные усилительные профили. Стойки системы достигают размеров от 13 мм до 230 мм, а ригеля — от 19мм до 155мм.
— Для компенсации терморасширения профилей, вызванных колебанием температур, между несущими стойками предусматривается зазор (5 — 10 мм), который при монтаже герметизируется.
— Конструкция системы KMD.F5OM позволяет устанавливать ригели к стойкам под углом в диапазоне -7.50 — 450 с использованием специальных адаптеров. Это позволяет выполнять радиусные фасадные поверхности в пределах заданной кривизны.

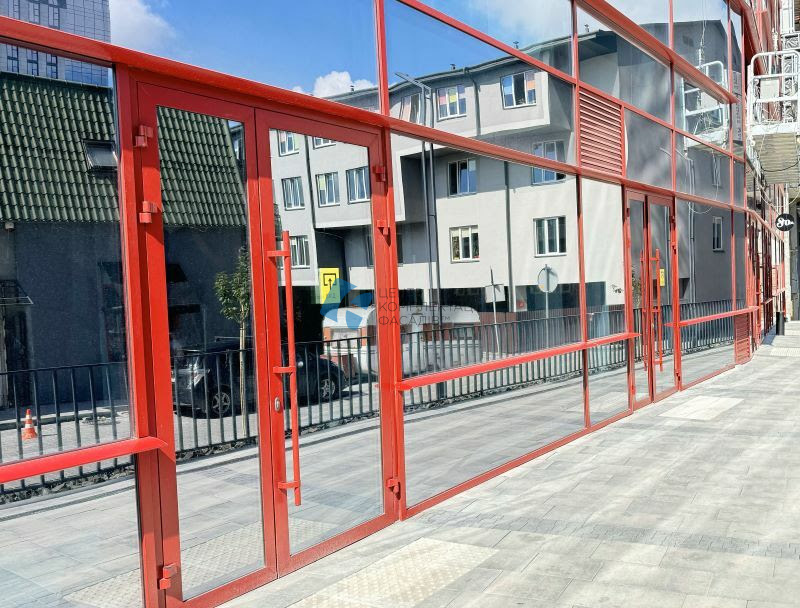

— Заполнение алюминиевых конструкций осуществляется стеклопакетами или декоративными теплоизоляционными панелями толщиной от 4 мм до 52 мм, также в систему возможно интегрировать конструкции окон и дверей KMD 70. Для герметизации используются уплотнители на основе этилен-пропиленовых каучуков (ЕРDМ) и бутиловая фольгированная лента. Для обеспечения нормированных теплофизических показателей конструкции применяется набор термовставок, изготовленных из вспененного полиэтилена с высокими теплотехническими параметрами.

Основные технические характеристики системы фасадного остекления KMD F50М:

• Алюминиевый профиль. Система фасадного остекления KMD F50М производится из первичного алюминиевого сплава европейского стандарта EN AW-6063-T5. Допуски размеров согласно ДСТУ Б В.2.6-95, DIN 17615.
• Обработка поверхности. Поверхность видимых профилей стоечно ригельной системы анодируется с толщиной анодного покрытия 21 микрон или покрывается порошковым полиэстерным покрытием по шкале RAL. Все согласно ДСТУ Б В.2.6-45:2008 «Окна и двери балконные, витрины и витражи из алюминиевых сплавов».
• Спецэкструзия профиля. Возможность спецэкструзии профиля в размер без удорожания. Это позволяет значительно сэкономить средства при грамотном проектировании фасада.

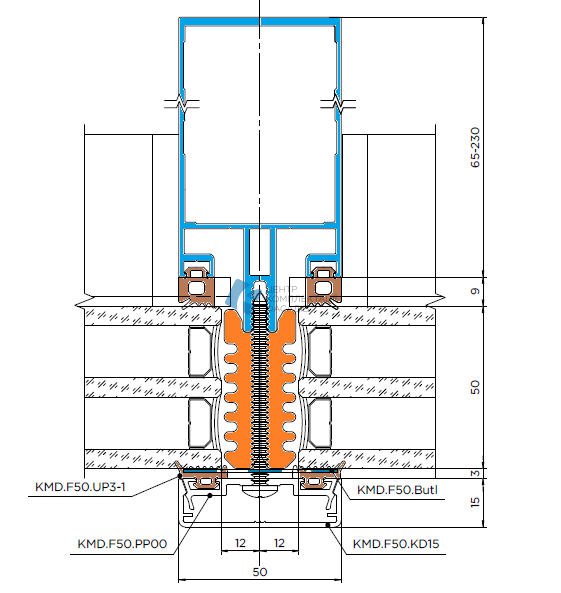

• Основные конструкционные характеристики. Толщина стоек, ригелей, декоративных крышек 50мм. Толщина заполения от 4 до 56мм.
• Терморазрыв и уплотнители.Терморазрывы выполнены в двух вариантах: вспененный EPE и ПВХ. Доступная ширина терморазрыва 11,16,22мм. Цвет терморазрыва кофейный. Уплотнители производятся из EPDM согласно DIN 7715, DIN 7863, ГОСТ 25621-83. Цвет уплотнителей черный. Уплотнители Secil (Турция)
• Кронштейны для фасадного остекления. Всего разработано и производится 6 видов кронштейнов. Кронштейны навесные производятся из алюминиевого профиля. Имеют вынос 80 и 140мм. Кронштейн каждого выноса имеет одно и двух болтовою модификацию. Все навесные кронштейны поставляются в комплекте с нержавеющим болтом, шайбой, гайкой и двумя алюминиевыми шайбами. Кронштейны опорные «пятка» производятся из алюминиевого профиля и стальной пластины. Причем пластина выполнена таким образом, что возможно использование ее в качестве как рядовой, так и крайней(боковой). Кронштейны подходят для любой фасадной системы с шириной стойки 50мм.

Монтаж фасадного остекления.

Монтаж фасадного остекления следует производить только ответственным компаниям и бригадам. Даже самая дорогая система фасадного остекления может быть испорчена некачественным монтажом. Поэтому к выбору монтажной организации подходите со всей серьезностью.
Центр Комплектации Фасадов разрабатывает, производит и продает систему фасадного остекления KMD F50М, непосредственно монтажом не занимается. Однако мы имеем проверенных партнеров в каждом регионе Украины, и можем порекомендовать Вам надежную монтажную организацию.
